RSM Легкий и устойчивый к коррозии плоский однодействующий тонкий гидравлический разъем для узких помещений
-
Выделить
Легкий однодействующий гидравлический разъем
,Гидравлический разъем узких пространств
,Плоский однодействующий гидравлический разъем
-
Работая способность150 тонн максимум
-
Скорпион62 мм
-
Рабочее давление700bar
-
Размер телаНастраиваемый
-
цветНастраиваемый
-
Место происхожденияКитай
-
Фирменное наименованиеZHONGTUO
-
СертификацияCE ISO
-
Количество мин заказа1
-
Ценаnegotiated
-
Упаковывая деталидеревянные чехлы
-
Время доставки7-15 дней
-
Поставка способности10000 наборов/месяц

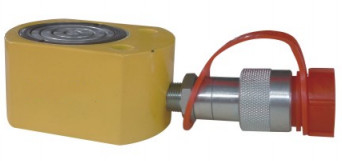

RSM Легкий и устойчивый к коррозии плоский однодействующий тонкий гидравлический разъем для узких помещений
Ультратонкий гидравлический разъем - это съемный гидравлический разъем, который имеет меньший объем и может генерировать большую рабочую способность, что делает его подходящим для использования в узких помещениях.
RSM сверхтонкий винт, хромированный поршень, однодействующий, спускаемый на пружину, с поверхностью поршень без седла, RSM-750, RSM-1000, RSM-1500, оснащенный легко переносимой ручкой,в основном используется в узких объемных районахПо сравнению с тонкой вершиной RCSимеет меньший объем и может быть подключен к тонкой поверхности через шланги высокого давления для удаленной работыОтдельная конструкция удобна для обслуживания и ремонта гидравлических разъемов.
Ультратонкий гидравлический разъем серии RSM
- Компактная плоская конструкция используется в ситуациях, когда другие гидравлические цилиндры не подходят
- ·RSM-750/-1000/-1500 поставляется с ручкой для легкой обработки
- Дырки для установки делают фиксацию удобной
- Улучшенная коррозионная стойкость на окрашенных поверхностях
- Все модели включают CR-400 быстрые разъемы и пылевые крышки
- Высококачественная поверхность стального поршня, обработанная твердым хромированием
- Конечная сторона дробного поршня не требует седла
Тонкий гидравлический разъем серии RCS
- Тонкий гидравлический разъем серии RCS
- Легкая и компактная конструкция для узких рабочих мест
- Улучшенная коррозионная стойкость на окрашенных поверхностях
- Все модели включают CR-400 быстрые разъемы и пылевые крышки
- Прокрученное отверстие в верхней части слитка плунжера можно использовать для установки наклонного седла
- Однодействующий, с подъемом пружины
| Мощность гидравлического цилиндра тонны/кН |
инсульт В. мм |
Модель | Гидравлический цилиндр Эффективная область |
Мощность гидравлического масла | Высота тела | Внешний диаметр | Диаметр плунгера | Высота выступа седла | Расстояние от поршня до отверстия установки | ослица | Глубина нити | Диаграмма распределения болтов | вес |
| см2 | см2 | А. мм |
D мм |
F мм |
К мм |
М мм |
О мм |
П мм |
У мм |
в кг | |||
| 5 ((45) | 6 | BSM-50 | 6.4 | 4 | 33 | 59х41 | 25.4 | 1 | 22 | 一 | 一 | 1.0 | |
| 10 ((101) | 11 | RSM-100 | 14.5 | 16 | 43 | 86х56 | 38.1 | 1 | 34 | 一 | 一 | 1.4 | |
| 20 ((201) | 11 | RSM-200 | 28.6 | 31 | 52 | 102х76 | 50.8 | 1 | 39 | 一 | 一 | 3.1 | |
| 30(295) | 13 | РСМ-300 | 42.0 | 55 | 59 | 118х95 | 63.4 | 2 | 44 | 一 | 一 | 4.5 | |
| 50(435) | 16 | RSM-500 | 62.1 | 99 | 67 | 140х114 | 69.8 | 2 | 53 | 一 | 一 | 6.8 | |
| 75(718) | 16 | RSM-750 | 102.7 | 164 | 80 | 165х139 | 82.6 | 2 | 66 | 一 | 一 | 11.4 | |
| 100 ((887) | 16 | RSM-1000 | 126.8 | 203 | 86 | 178х152 | 92.2 | 2 | 74 | 一 | 一 | 14.5 | |
| 150 ((1386) | 14 | RSM-1500 | 198.1 | 277 | 100 | 216х191 | 114.3 | 2 | 82 | — | 26.3 | ||
| 10 ((101) | 38 | RCS-101 | 14.4 | 55 | 88 | 70 | 38.1 | 5 | 一 | М4 | 8 | 26 | 4.1 |
| 20 ((201) | 44 | RCS-201 | 28.6 | 126 | 99 | 92 | 50.8 | 3 | 一 | М5 | 8 | 39 | 5.0 |
| 30(295) | 62 | RCS-302 | 41.9 | 260 | 118 | 102 | 66.5 | 3 | 一 | М5 | 8 | 39 | 6.8 |
| 50(435 | 60 | RCS-502 | 62.1 | 373 | 122 | 124 | 69.8 | 2 | 一 | М5 | 8 | 39 | 10.9 |
| 100 ((887) | 57 | RCS-1002 | 126.9 | 723 | 141 | 165 | 92.2 | 1 | 一 | М8 | 10 | 35 | 22.7 |
Наши продукты продаются по всему миру, поэтому вы можете быть уверены в том, что производятся наши продукты в целом.
