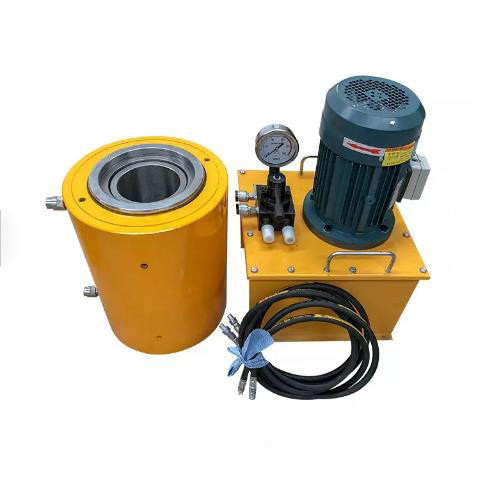

CE Bridge Construction Machine Intelligent Tension 100-650T Hydraulic Stressing Jack

Напряжение 100-650T гидравлический усиливая Джек машины строительства моста CE умное

  • Выделить

    Усиливать машину строительства моста Джек

    ,

    100T гидравлический усиливая Джек

    ,

    650T гидравлический усиливая Джек

  • Материал
    Легированная сталь, чугун, сталь, пластмасса
  • Ход
    200mm
  • Джек Capacit
    650 KN к 6000KN
  • Цвет
    Желтый цвет
  • Прикладной диаметр стренги и стали ПК
    15.7mm, 15.24mm, 12.7mm, 12.9mm, 9.52mm
  • Код HS
    841221000
  • Послепродажное обслуживание
    Отслеживать наведение & обслуживание
  • Гарантия
    Один год
  • Место происхождения
    КИТАЙ
  • Фирменное наименование
    ZHONGTUO
  • Сертификация
    CE ISO
  • Количество мин заказа
    1 ПК
  • Цена
    negotiated
  • Упаковывая детали
    деревянный случай
  • Время доставки
    7-15 дней
  • Условия оплаты
    L/C, D/A, D/P, T/T, западное соединение, MoneyGram

Напряжение 100-650T гидравлический усиливая Джек машины строительства моста CE умное

Работая процесс напряжения Джек столба Muti-стренг
Когда поднапряженные сухожилия протягиваны, сопло масла напрягая цилиндра входит в масло, и сопло масла отжимая цилиндра возвращает масло. Отжимая цилиндр масла, соединительная гильза, и рукав поддержки соединены совместно и двигают к праву поддержать кольцо анкера; напрягая цилиндр масла, гайка крышки конца, и штепсельная вилка оно соединен с рукавом через-ядра для того чтобы управлять анкером инструмента для того чтобы двинуть к левой стороне и напряжению поднапряженные сухожилия; когда анкер отжат и зафиксированный, под условием держать конюшню напряжения, сопло масла отжимая цилиндра входит в масло, и отжимая поршень, защитный рукав, и отжимая голова соединены друг к другу. Движение к праву в целом принудить зажим в кольцо анкера; в это время, сопло масла цилиндра напряжения возвращает масло, сопло масла верхнего цилиндра давления входит в масло, и цилиндр напряжения гидравлически возвращает. В конце концов, сопла масла цилиндра напряжения и верхнего цилиндра давления возвратить масло в то же время, и верхний поршень давления возвращают для того чтобы переустановить под действием силы весны.

Технический параметр напряжения Джек столба Muti-стренг
Модельные спецификации Номинальная растяжимая сила (KN) Номинальное давление масла (Mpa) диаметр Через-отверстия (mm) Установите апертуру плиты предела (mm) Устанавливающ инструмент (mm) Размер внешнего диаметра (mm)
Диаметр * высота
YDC650 650 48 72 99 95 200*385
YDC1000 1000 50 78 111 111 230*385
YDC1500 1500 52 94 150 150 270*390
YDC2000 2000 53 118 177 177 320*400
YDC2500 2500 52 128 210 185 345*400
YDC3000 3000 52 135 190 185 370*400
YDC3500 3500 51 160 232 232 420*400
YDC4000 4000 52 165 252 252 450*410
YDC5000 5000 52 196 260 265 500*410
YDC6500 6500 53 220 295 235 580*420
YDC10000 10000 50 270 440 415 740*570



Особенности Пост-напряжения Джек Muti-стренг

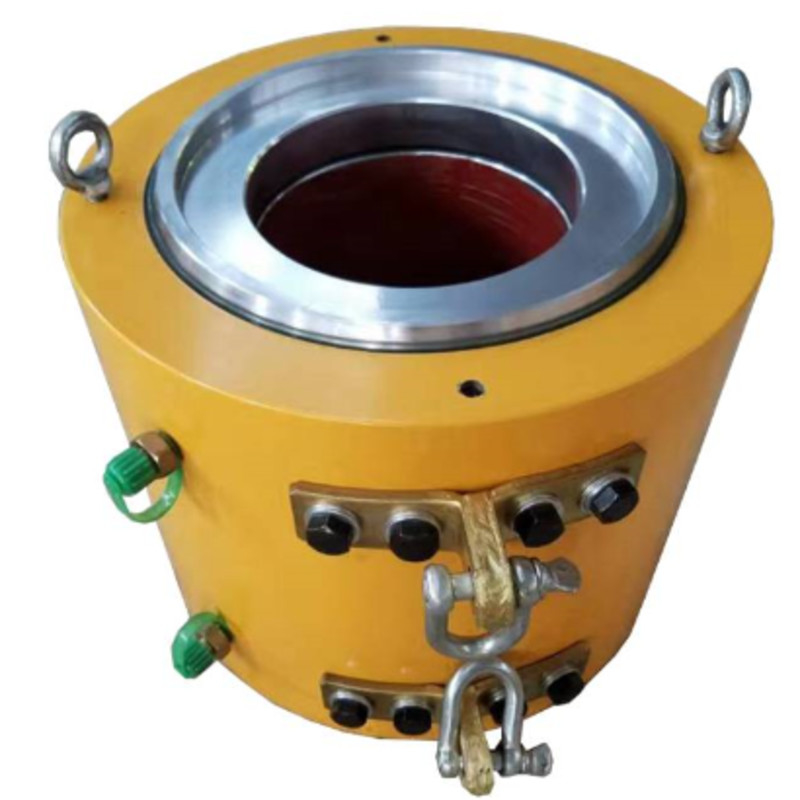

Напряжение 100-650T гидравлический усиливая Джек машины строительства моста CE умное 0



Обслуживание напряжения Джек столба Muti-стренг
(1) сдержанный коридор в структуру стального провода, в требованиях к напряжения длины подвергли действию стальной балкой, который чем длина работы поднимает вверх 200 - 250mm домкратом. стальной провод не должен потерять свою голову с точильщиком листа после резать, нет «пера», во избежание прокалывание трудное.
(2) крышка конец стального провода анкерной доски работы, нажимает ее к анкерной доске и исправляет она в конце анкера
(3) установка: Установите зажима струбцины анкера перед стальной оплатой кольца в обруч зажима совместно, и после этого вдоль стренги нажмет в углубление для анкерного болта, нажатое вручную для того чтобы двинуть.
(4) установка ограничиваясь плиты: размечая плита соответствует отверстию анкерной доски согласно дизайну анкерной доски работы.

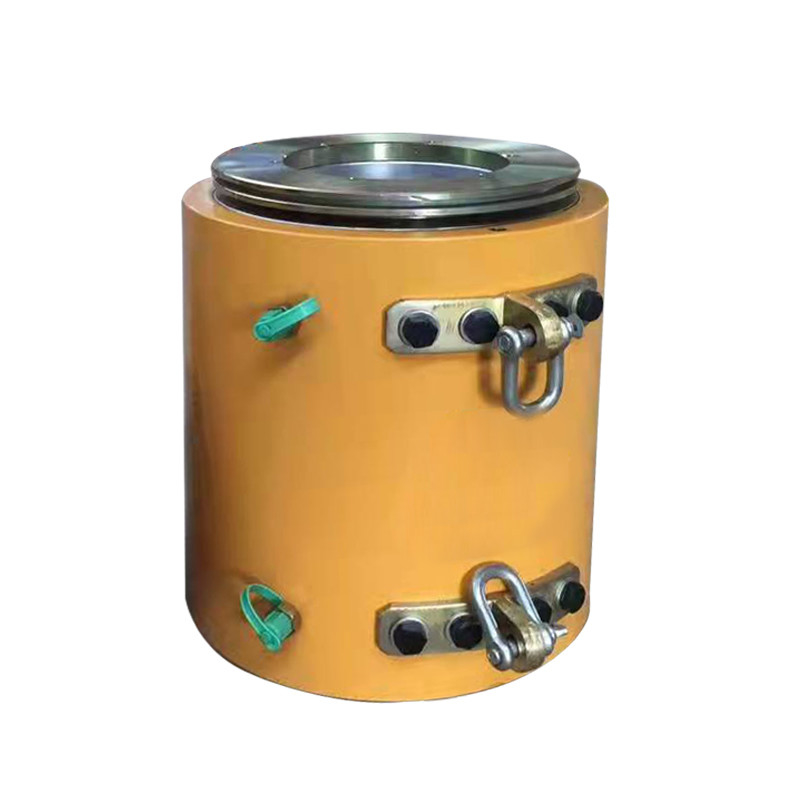

Напряжение 100-650T гидравлический усиливая Джек машины строительства моста CE умное 1


Multi стренги усиливая гидравлические извещения о Джек работая

1. Во время поднапряженной напрягая конструкции, напрягать поднимает домкратом должен быть откалибрирован с датчиком масла.
2. Поднапряженное напрягая оборудование и поднапряженный инструмент рассогласования должны быть использованы согласно поднимают модель домкратом в руководстве по эксплуатации для разрегулированного инструмента.
3. Прежде чем поднимите домкратом использует, поднимите домкратом, масляный насос, и датчик давления масла должен быть откалибрирован заведением законного измерения техническим утвержденным сведущим отделом во времени по мере необходимости, и коэффициент коррекции из этого будет определен. Номер дозора и поднимает номер домкратом установлен и использован совместно.
4. Перед напрягать, соответствуя значение чтения датчика масла рассортированной загрузки и напрягая сила должны быть высчитаны согласно формуле коэффициента коррекции.
