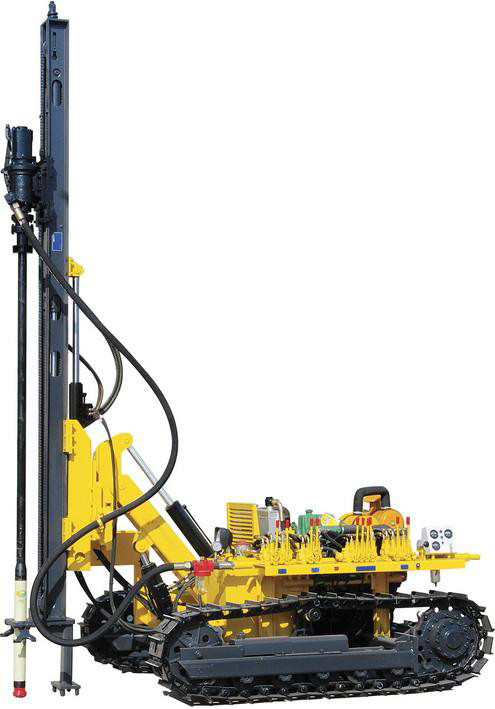

380В гидравлический проходчик с буровой установкой для строительства мостов
-
Выделить
гидравлическое снаряжение сверла Crawler 380V
,Гидравлическое снаряжение сверла Crawler 5.8KG
,машина буровой установки утеса
-
Тип силыДизельный
-
напряжение тока380V
-
Вес5,8 KG
-
Сверля диаметр90mm, 105mm
-
Сверля глубина30m
-
калибр шпинделя сверлильного станка89/76mm*3m/pc
-
Сверля диаметр90-150mm
-
Давление деятельности0.7-1.7Mpa
-
Потребление воздуха9-14m3/min
-
Размер (l*w*h)6500mm*2210mm*2700mm
-
Место происхожденияКИТАЙ
-
Фирменное наименованиеZT
-
СертификацияCE ISO
-
Номер моделиZTC153
-
Количество мин заказа1pc
-
ЦенаUSD15000-22000/PC
-
Упаковывая деталидеревянный случай
-
Время доставки7-15 дней работы
380В гидравлический проходчик с буровой установкой для строительства мостов
Гидравлическая буровая буровая установка для сверления горных пород для строительства строительных сооружений
Описание буровой установки ZTC153
1, новая двигательная система
используют гидроцилиндровую цепную тяговую систему, компактную конструкцию, большую подъемную силу и стабильность.
2, централизованная система контроля
Он оснащен передовой гидравлической системой и системой воздушных путей, все движения централизовано контролируются, легко и удобно.
Проводка гидравлического клапана для реализации различных движений буровой руки, гарантирует стабильность буровой установки и высокую эффективность для бурения по скалам.
Специально разработанный однонаправленный газовый клапан в гидравлической системе может реализовать регулирование скорости без шагов для вращения, чтобы повысить применимость к различным слоям породы и эффективность работы.
3, надежная сравнимая мощность
Для этой буровой установки поставляется 56-киловатный дизельный двигатель YC4D80-T21 и 45-киловатный электрический двигатель.
резервуар воды и гидравлический радиатор масла гарантируют безопасную и надежную работу дизельной и гидравлической системы буровой установки.
Одноприсоединенный насос передач обеспечивает движущую силу для двигательной системы и вращающейся системы соответственно через диверсионный клапан. Гидравлическая система более стабильна и надежна.
4, цепь для защиты всех воздушных шлангов и масляных шлангов от повреждений, увеличение срока службы шланга.
5, мощная силовая головка с двойным двигателем
Свинговый привод использует планетарный редуктор передач и колеблющийся двигатель с зарубежной передовой техникой.
6, дизельное защитное устройство
система естественного вдыхания сочетает в себе пустынный воздушный фильтр, второй воздушный фильтр и фильтр масла для улучшения пригодности для неблагоприятной среды и рабочего срока службы дизельного топлива
Скважина использует чистый источник воздуха из воздушного компрессора и отключить естественный способ вдыхания дизельного топлива.
Однонаправленный газовый клапан может регулировать и стабилизировать приток воздуха дизельного топлива.
воздушный сушилка может эффективно удалять воду из источника воздуха воздушного компрессора.
7, надежное четыре колеса и один ремень
Интегрированный ползучий ремень удобно устанавливается с надежными характеристиками.
Осторожное цепное колесо, пружина напряжения и цилиндр тургора могут гарантировать подходящую степень напряжения ремня.

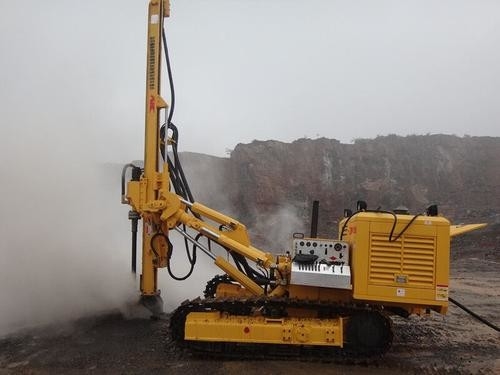

Применение ZTC153 буровая установка с ползучей установкой:
Технические параметры буровой установки ZTC153:
| Диаметр бурения | φ90-φ150 мм | Глубина бурения | 30 метров | |
| Твердость породы | f=6~ 20 | Скорость движения | 2.5 км/ч | |
| Способность к подъему | 30° | Электрическая система | 24 В | |
| Тип мощности | Дизельные и электрические двигатели | Вместимость дизельного бака | 70(Л) | |
| Вместимость нефтяного бака | 155(Л) | Общая масса машины | 5.8t | |
| Размер перевозки (длина)×ширина×высота) | 6500×2210×2700 мм | |||
| Система привода | Модель дизельного двигателя | YC4D80-T21 | ||
| Наименованная выходная мощность дизельного двигателя/скорость | 56 кВт/2200 оборотов в минуту | |||
| Модель электродвигателя | Y-B35-225M | |||
| Мощность электродвигателя/скорость вращения | 45 кВт/1450 оборотов в минуту | |||
|
Мощная головка (Двойной двигатель) |
(14 МПа)выходной крутящий момент | 3200N·m | ||
| скорость вращения выхода | 60 оборотов в минуту,90 оборотов в минуту,120 оборотов в минуту,200 оборотов в минуту | |||
| Пропеллер | способ кормления | Оливковый баллон к цепочке | ||
| однажды длина двигателя | 3000 мм | |||
| Компенсация длины тяги | 900 мм | |||
| сила тяги | ~ 15 кН | |||
| Сила подъема | ~ 20 кН | |||
| скорость движения | 00,8 м/с | |||
| Быстрая скорость двигателя | 1.5 м/с | |||
| Скорость подъема | 00,8 м/с | |||
| Быстрая скорость подъема | 1.5 м/с | |||
| Гидравлическая система | Наибольшее давление в гидравлической системе | 17.5МПа | ||
| Рабочее давление буровой установки | 17.5МПа | |||
| Максимальное давление двигателя | 16 МПа | |||
| Максимальное давление подъема | 17.5МПа | |||
| Максимальное давление на двигателе | 14 МПа | |||
| Максимальное давление на двигателе | 17.5МПа | |||
| Максимальное рабочее давление позиционирующего цилиндра | 17.5МПа | |||
| Угол буровой установки | Наиболее высокая горизонтальная дыра | 3.8m | ||
| Нижняя горизонтальная дыра | 0.30м | |||
| Угол вращения буровой руки | Слева 31°,Справа 32.° | |||
| Угол броска буровой руки |
горизонтально вниз 23°, горизонтально вверх 55° |
|||
| Угол откида рамы |
горизонтально вниз 100°, горизонтально вверх 13° |
|||
| Угол колебания рамы |
Центр налево 90° Центр направо 90° |
|||
Технические параметры воздушного компрессора, сравниваемые с буровой установкой ZTC153T:
| Модель | 18-17 |
| Перемещение газа (м3/мин) | 18 |
| Давление перемещения газа ((бар) | 17 |
| Содержание газа (L) | 189 |
| Содержание смазочного масла ((L) | 105 |
| Производитель дизельных двигателей | Комиссар |
| Модель | 6CTA8.3-C260 |
| Количество цилиндров | 6 |
| Номинальная мощность ((kw) | 194 |
| Номинальная скорость вращения ((rpm) | 1400 |
| Содержание дизельного масла ((L) | 24 |
| Содержание охлаждающей жидкости ((L) | 60 |
| Аккумулятор | 6-QW-165MF*2 |
| Содержание топливного бака ((L) | 380 |
| Размер (мм) | 49808*1980*2320 |
| Масса (кг) | 4500 |
| Размер вентиляционного клапана | 1-G2 ∙ 1-G1 ∙ |
| Модель | 18-17 |
| Перемещение газа (м3/мин) | 18 |
| Давление перемещения газа ((бар) | 17 |
| Содержание газа (L) | 189 |
| Содержание смазочного масла ((L) | 105 |
| Производитель дизельных двигателей | Комиссар |
| Модель | 6CTA8.3-C260 |
| Количество цилиндров | 6 |
| Номинальная мощность ((kw) | 194 |
| Номинальная скорость вращения ((rpm) | 1400 |
| Содержание дизельного масла ((L) | 24 |
| Содержание охлаждающей жидкости ((L) | 60 |
| Аккумулятор | 6-QW-165MF*2 |
| Содержание топливного бака ((L) | 380 |
| Размер (мм) | 49808*1980*2320 |
| Масса (кг) | 4500 |
| Размер вентиляционного клапана |
1-G2 ∙ 1-G1 ∙ |
